Preuve de performances exceptionnelles

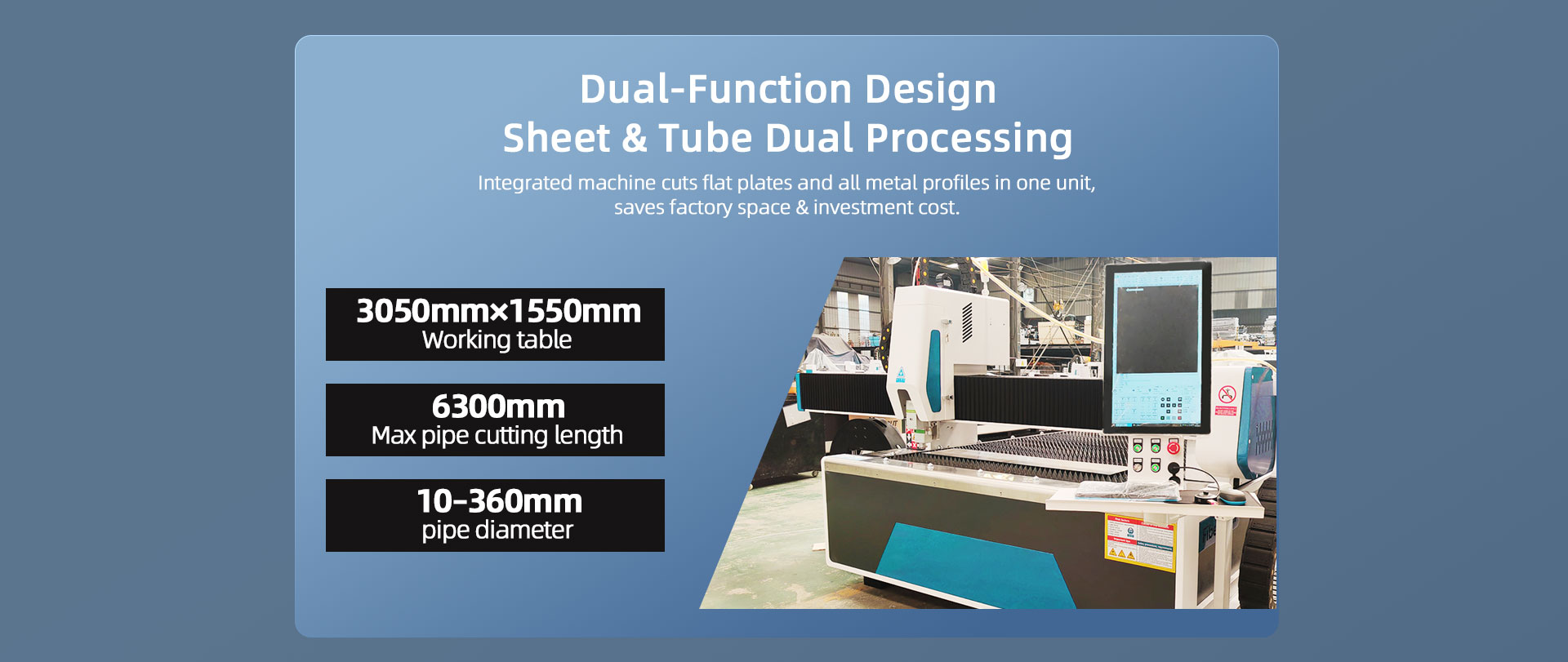

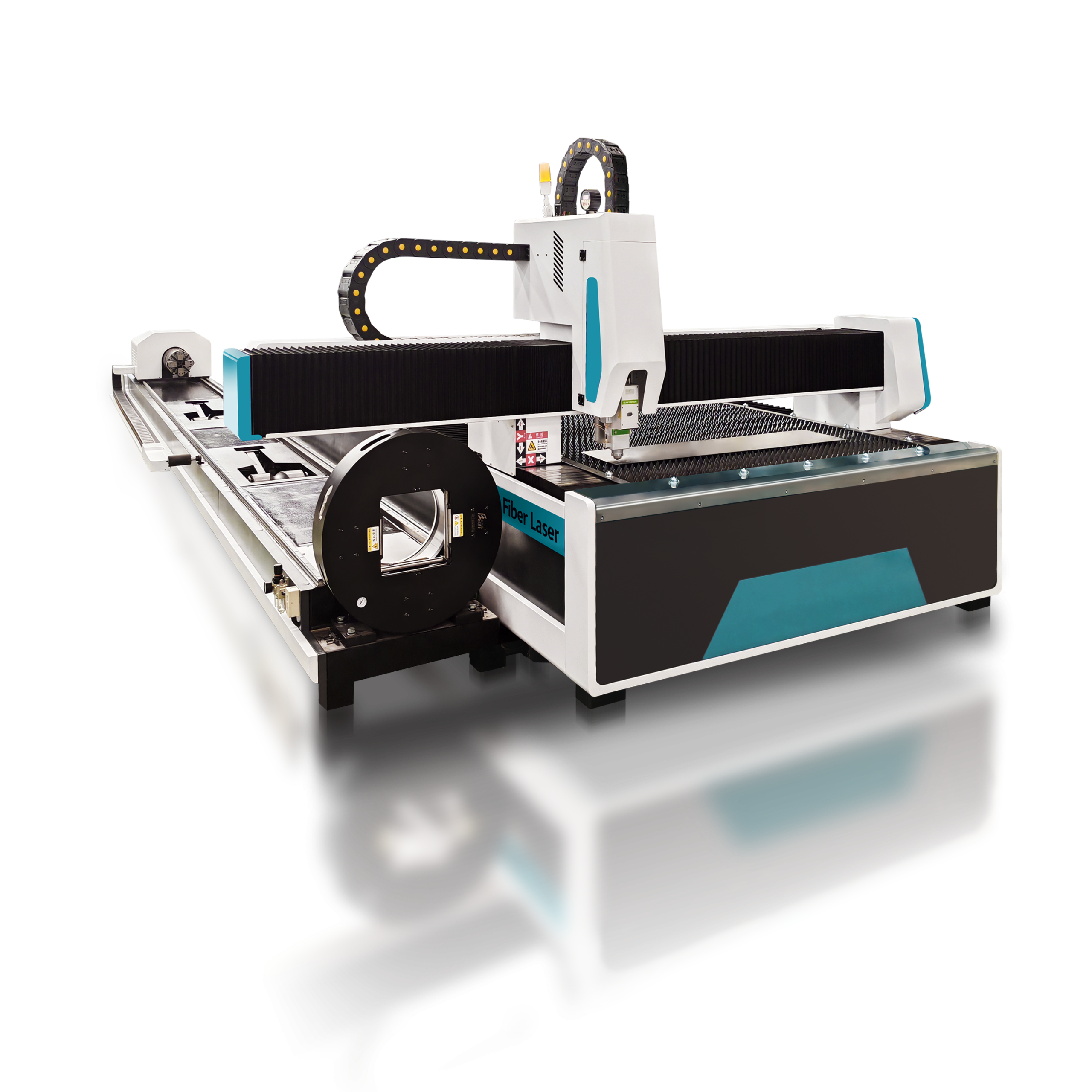

Cette machine permet d'usiner aussi bien des tôles que des tubes, ce qui en fait une excellente solution pour les clients souhaitant réduire leurs coûts d'approvisionnement.
Exemple d'affichage
Caractéristiques techniques
| Modèle de la machine | SET-3015 | ||
|---|---|---|---|
| Informations générales | Dimensions hors tout | 8 500 mm × 2 900 mm × 2 280 mm | |
| Zone de découpe | 1 550 mm × 3 050 mm | ||
| Capacité de charge de la table | 1 000 kg | ||

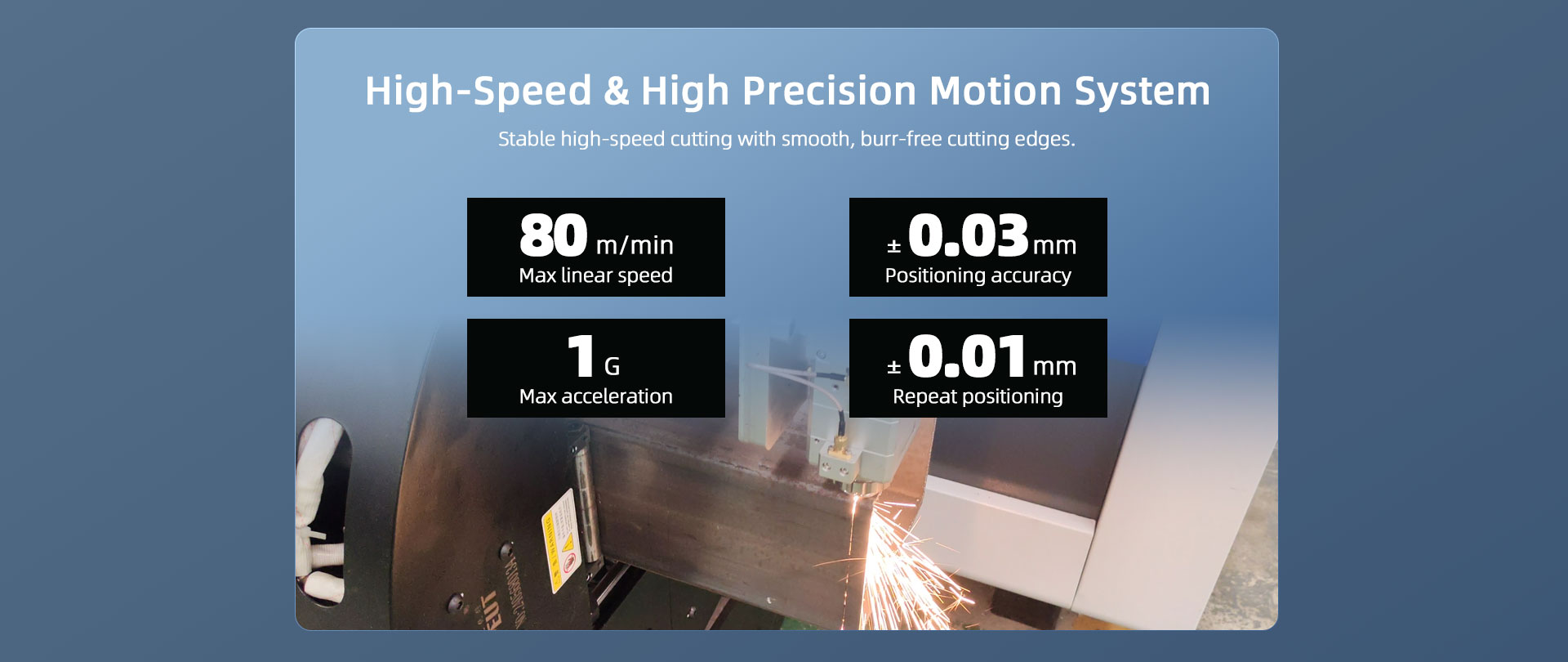

| Vitesse linéaire maximale | 80 m/min | ||
| Vitesse synchrone maximale | 80 m/min | ||
| Accélération linéaire maximale | 1G | ||
| Accélération synchrone maximale | 1G | ||
| Précision de positionnement | ±0,03 mm | ||
| Précision de repositionnement | ±0,01 mm | ||

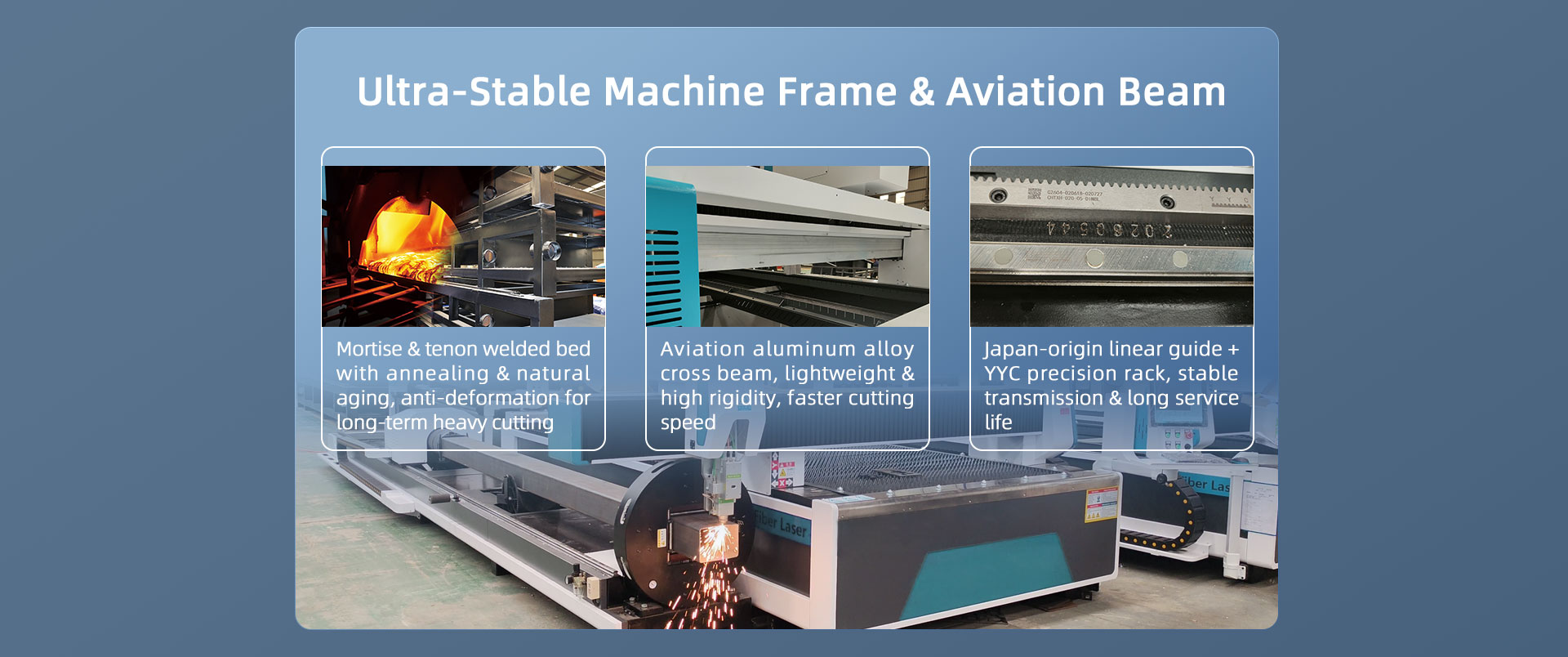

| Structure du bâti de la machine | Trempe + traitement de vieillissement + usinage sur 5 faces, perçage et taraudage | ||
| Structure à poutres transversales | Traverse en profilé d'aluminium aéronautique | ||

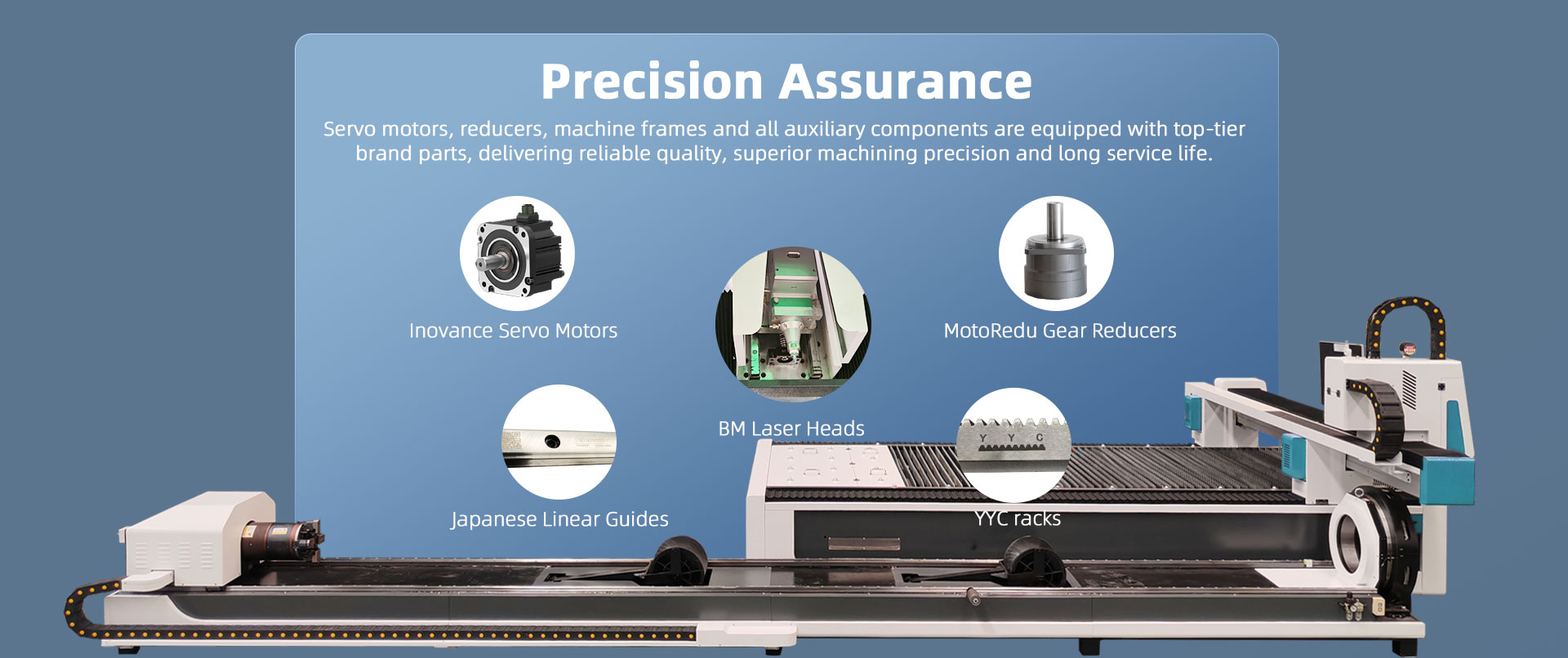

| Guidage linéaire | Marque japonaise | ||
| Crémaillère et pignon | YYC | ||
| Commande par pendentif | Disponible | ||
| Fonction de lubrification automatique | Disponible (lubrification en 11 points) | ||
| Découpe des tuyaux à la longueur voulue | 6 300 mm | ||
| Configuration mécanique | Diamètre du tuyau à couper | 10-360 mm | |
| Course de l'axe Y | 7 400 mm | ||
| Course de l'axe X | 380 mm | ||
| Course de l'axe Z | 250 mm | ||
